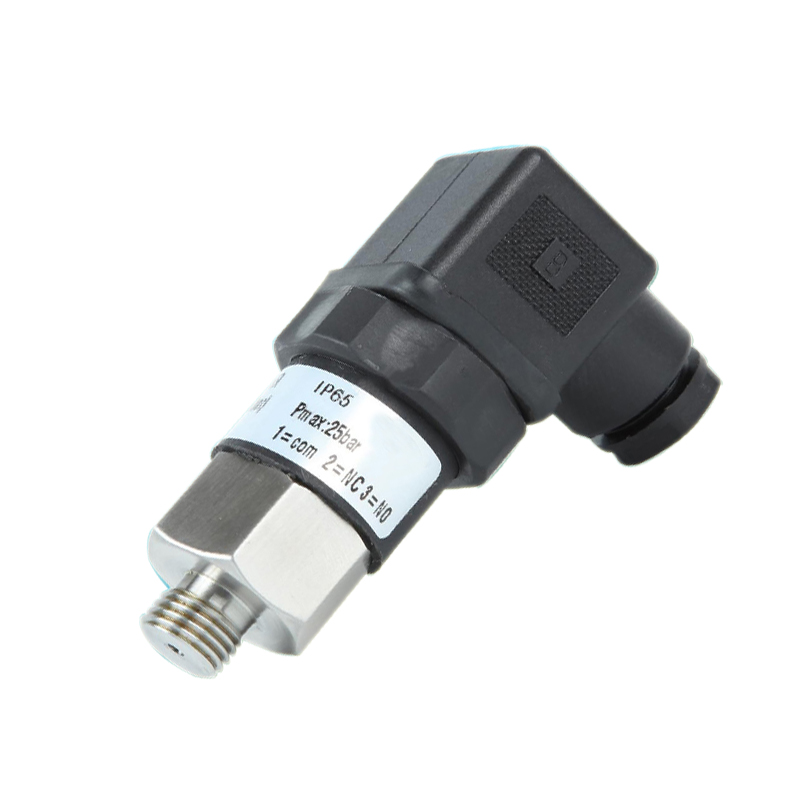

MS-T50壓力開關
☆測量范圍：0-400bar
☆工作溫度：-20-85℃
☆防護等級：IP65
☆防爆等級：
- 咨詢熱線：13776817345
-
-
產品詳情
-
聯系我們
MS-T50壓力開關概述
內置活塞與精密彈簧相連當壓力變化時，彈簧伸縮量發生相應變化，當壓力達到設定值時，會觸發預設的機械結構并發出開關信號。
MS-T50壓力開關特點
結構緊湊，采用DN標準插頭，接線方便，測量范圍廣（0-400bar）。過載能力高（可高達：1230bar），高重復性，具體常開或常閉觸點，接點鍍金，觸點容量大。可用于：水、油壓力的測量。
MS-T50壓力開關技術參數
| 測量范圍 | 詳見下表 |
|---|---|
| 遲滯 | 10-20%設定值（25%-35%，1%-5%可選） |
| 誤差 | 3%設定值 |
| 輸出 |
常開+常閉 接點鍍金 ≤DC 42V,1A ≤DC 115V,0.15A ≤DC 42V,3A ≤DC 125V,3A ≤DC 250V,0.5A |
| 介質溫度 | -20-85℃（-40-160℃） |
| 防護保護 | IP65 |
| 接線方式 | 端子接線 |
| 材料 |
膜片：NBR 活塞：鋼制活塞帶NBR密封 過程連接：鍍鋅鋼/不銹鋼 外殼：工程塑料 |
MS-T50壓力開關選型表
| 接口材質 | 型號 | *大允許壓力（bar） | 設定范圍（bar） | 誤差 | 固定遲滯 | 重量（kg） |
|---|---|---|---|---|---|---|
| 薄膜式 | MS-T50-02.5 | 300 | 0.2...2.5 | 3% |
10%...20%設定值 25%...35%設定值（可選） 1%...5%設定值（可選） | 0.1 |
| MS-T50-005 | 300 | 0.8...5 | ||||
| MS-T50-012 | 300 | 1...12 | ||||
| MS-T50-050 | 300 | 5...50 | ||||
| 活塞式 | MS-T50-100 | 600 | 10...100 | |||
| MS-T50-200 | 600 | 20...200 | ||||
| MS-T50-400 | 600 | 50...400 |
| MS-T50- | 012 | M | M12 | H | C | 詳述 |
|---|---|---|---|---|---|---|
| MS-T50- | ||||||
| 02.5 | ||||||
| 005 | ||||||
| 012 | ||||||
| 050 | ||||||
| 100 | ||||||
| 200 | ||||||
| 400 | ||||||
| T | 銅 | |||||
| L | 鋼 | |||||
| X | 不銹鋼304L | |||||
| G14 | 接口螺紋 G1/4 | |||||
| G18 | 接口螺紋 G1/8 | |||||
| N14 | 接口螺紋 NPT1/4 | |||||
| N18 | 接口螺紋 NPT1/8 | |||||
| M12 | 接口螺紋 M12*1.5 | |||||
| M14 | 接口螺紋 M14*1.5 | |||||
| M20 | 接口螺紋 M20*1.5 | |||||
| H | 接口螺紋 外螺紋 | |||||
| R | 常開+常閉輸出 |
MS-T50壓力開關接線圖

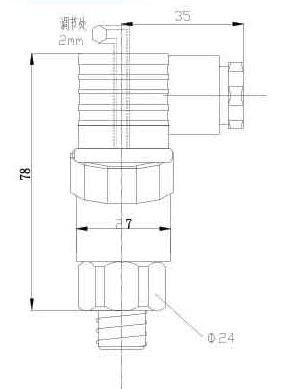

MS-T50壓力開關尺寸圖
MS-T50壓力開關安裝位置
MS-T50壓力開關適用介質
MS-T50壓力開關調節方式

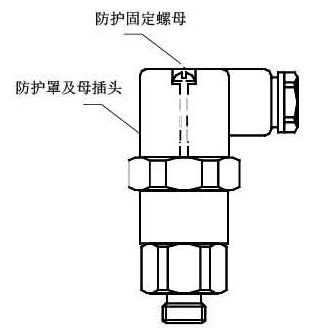

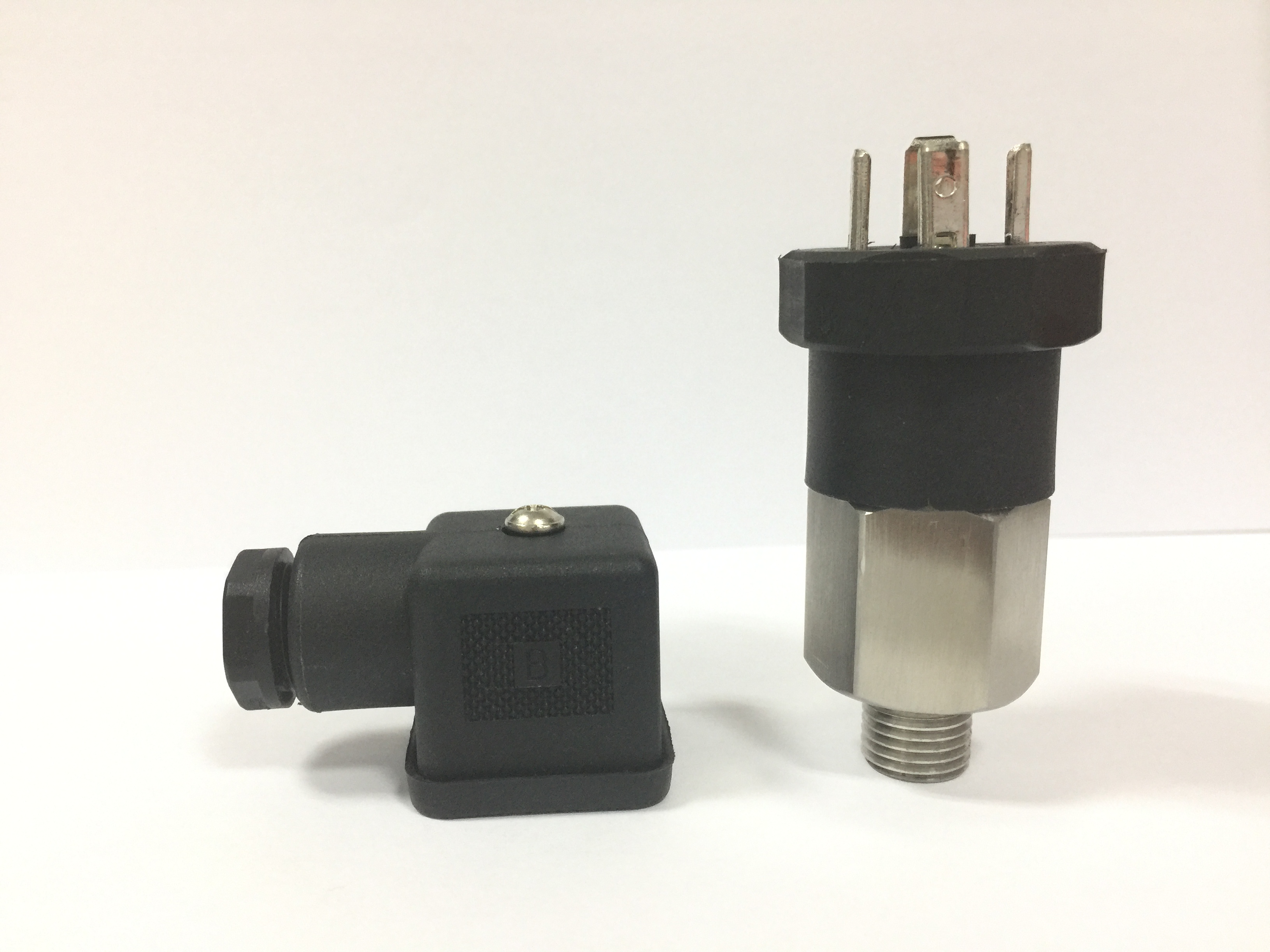

**步：用螺絲刀松開防護罩固定螺母取下防護罩及母插頭（取下時不可左右旋轉赫斯曼接頭，以免弄斷內部線路）。
 |

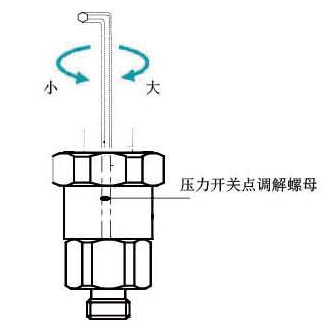

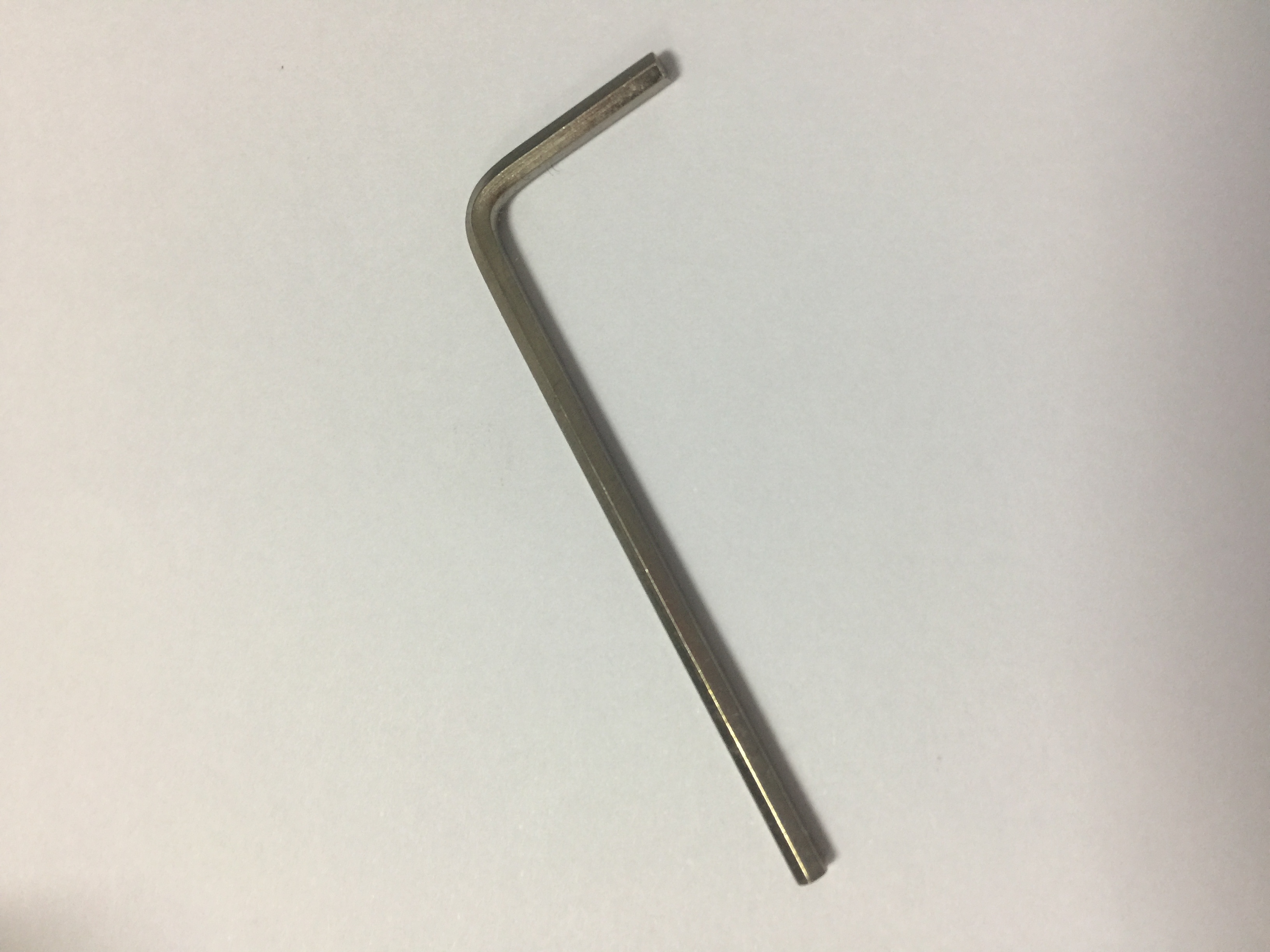

第二步：參照上圖螺絲刀調解壓力開關點大小，順時針方向調大，逆時針方向調小。
 |
