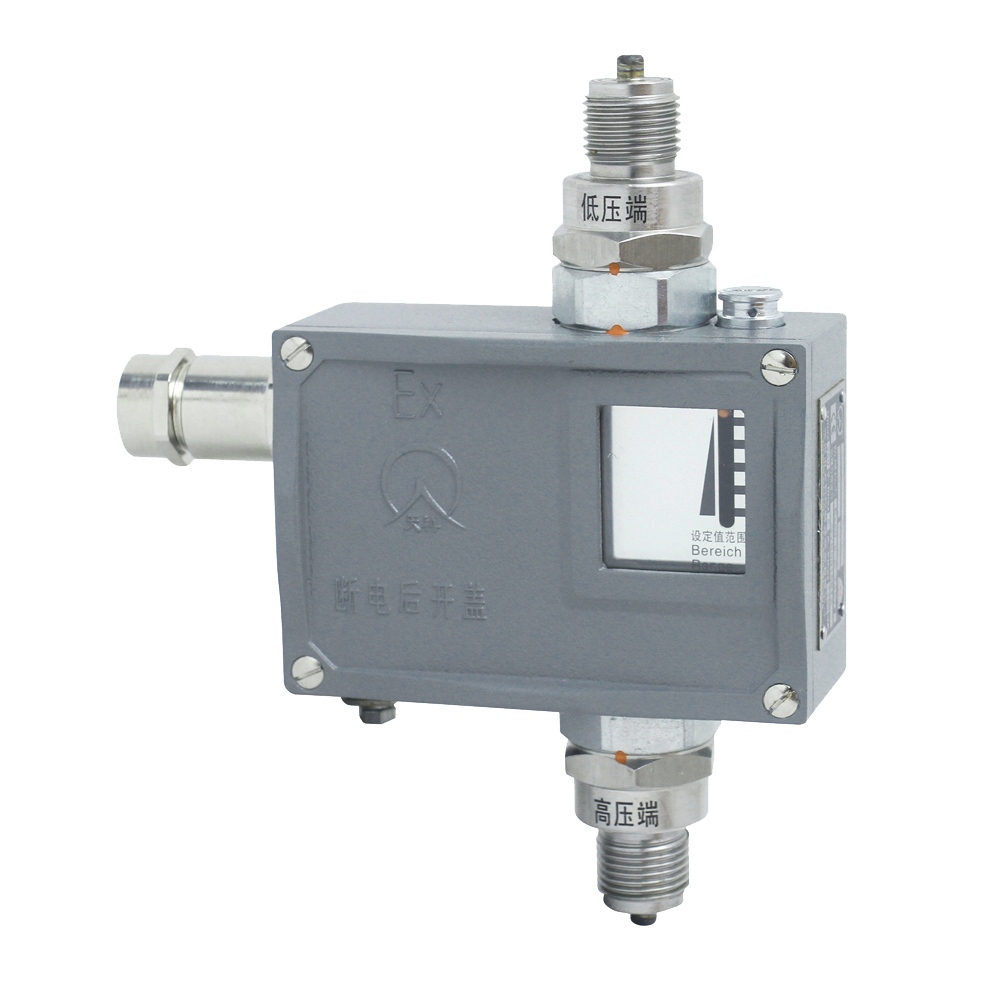

530/7DD防爆差壓開關
☆測量范圍：0.02～3MPa
☆工作溫度：－5℃～50℃
☆防護等級：IP54
☆防爆等級：Exed Ⅱ CT4～T6
- 咨詢熱線：13776817345
-
-
產品詳情
-
聯系我們
530/7DD防爆差壓開關概述
530/7DD防爆差壓開關采用波紋管式的傳感器，可用于腐蝕性的氣體和液體介質。
530/7DD防爆差壓開關的設定值可調，調節范圍0.02～3MPa，其工作壓力范圍0.05～6.3MPa。
530/7DD防爆差壓開關技術性能
| 普通型 | 防爆型 | |
|---|---|---|
| 工作粘度 | <1×10－3m2/s | <1×10－3m2/s |
| 開關元件 | 微動開關 | 密封開關 |
| 防爆等級 | — | Exed Ⅱ CT4～T6 合格證編號GYB14.1128x |
| 外殼防護等級 | IP65（符合DIN40050，與GB4208中IP65相當） | IP54（符合DIN40050，與GB4208中IP54相當） |
| 環境溫度 | －5℃～40℃ | －5℃～50℃ |
| 介質溫度 | 0～120℃ | 0～95℃ |
| 安裝位置 | — | 壓力接口垂直向下 |
| 抗振性能 | 530/7DD：40m/s2 530/7DDK：20m/s2 | Max：20m/s2 |
| 重復性誤差 | ≤1% | ≤1% |
| 觸點容量 | AC 220V 6A(阻性) |
DC 250V 0.25A(阻性) 60Wmax AC 250V 5A(阻性) 1250VAmax |
530/7DD防爆差壓開關特點
可用于腐蝕性的介質。
530/7DD防爆差壓開關規格
530/7DD切換差不可調
| 差壓設定值調節范圍MPa | 切換差不大于MPa | 工作壓力范圍①MPa | *大允許壓力②MPa | 開關切換次數次/分 | 壓力傳感器材料 | 接口外螺紋 | 重量kg | 外形尺寸圖號 | 訂貨目錄編號 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 外殼 | 波紋管 | 普通型 | 防爆型 | 普通型 | 防爆型 | |||||||
| 0.02～0.1 | 0.04 | 0.05～1.6 | 2 | 10 |
不銹鋼 1Cr18Ni9 Ti |
不銹鋼 00Cr17Ni 14Mo2 (316L) | G1/2″ | 1.10 | 01 | 03 | 0819111 | 0859181 |
| 0.02～0.16 | 0.04 | 0819211 | 0859281 | |||||||||
| 0.025～0.25 | 0.05 | 0819311 | 0859381 | |||||||||
| 0.03～0.4 | 0.06 | 0819411 | 0859481 | |||||||||
| 0.05～0.6 | 0.1 | 0.1～2.5 | 3 | 1.05 | 02 | 04 | 0819511 | 0859581 | ||||
| 0.05～1 | 0.12 | 0819611 | 0859681 | |||||||||
| 0.05～1.6 | 0.14 | 0819711 | 0859781 | |||||||||
| 0.1～3 | 0.2 | 0.4～6.3 | 7 | 0819715 | 0859785 | |||||||
530/7DDK切換差不可調（小切換差，無防爆型）
| 差壓設定值調節范圍MPa | 切換差不大于MPa | 工作壓力范圍①MPa | *大允許壓力②MPa | 開關切換次數次/分 | 壓力傳感器材料 | 接口外螺紋 | 重量kg | 外形尺寸圖號 | 訂貨目錄編號 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 外殼 | 波紋管 | |||||||||
| 0.02～0.1 | 0.02 | 0.05～1.6 | 2 | 10 | 不銹鋼1Cr18Ni9Ti | 不銹鋼00Cr17Ni14Mo2(316L) | G1/2″ | 1.10 | 01 | 0819113 |
| 0.02～0.16 | 0.02 | 0819213 | ||||||||
| 0.025～0.25 | 0.025 | 0819313 | ||||||||
| 0.03～0.4 | 0.03 | 0819413 | ||||||||
| 0.05～0.6 | 0.05 | 0.1～2.5 | 3 | 1.05 | 02 | 0819513 | ||||
| 0.05～1 | 0.06 | 0819613 | ||||||||
| 0.05～1.6 | 0.06 | 0819713 | ||||||||
| 0.1～3 | 0.15 | 0.4～6.3 | 7 | 0819813 | ||||||
注：①為高壓口的介質壓力范圍。
②在實際工作中，兩個壓力口介質短暫的壓力峰值也不能超過此值。
530/7DD防爆差壓開關的選用和安裝說明(詳見控制器的選用和安裝)
設定值的調整（詳見差壓控制器設定值的調整例一、例二）

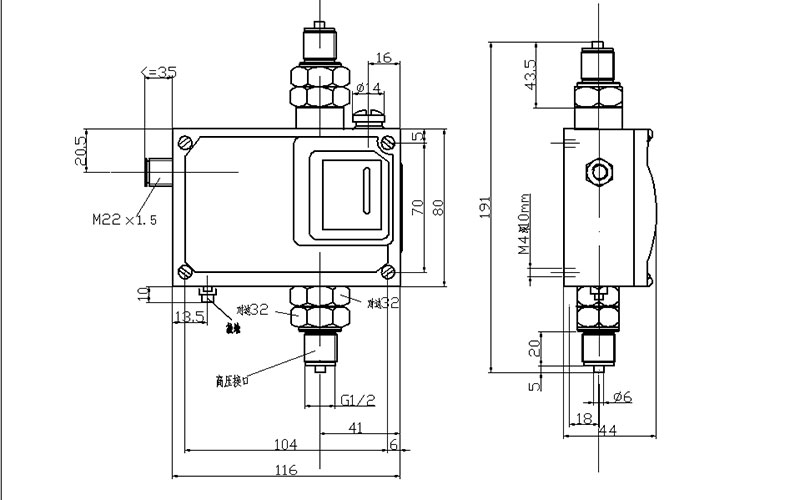

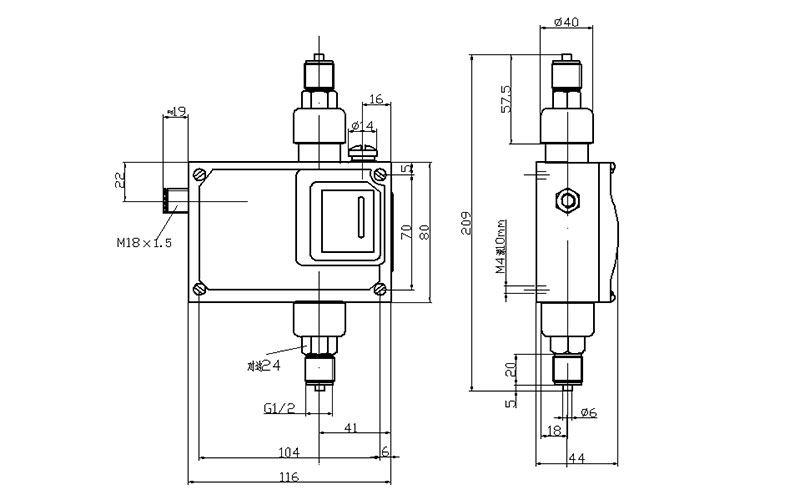

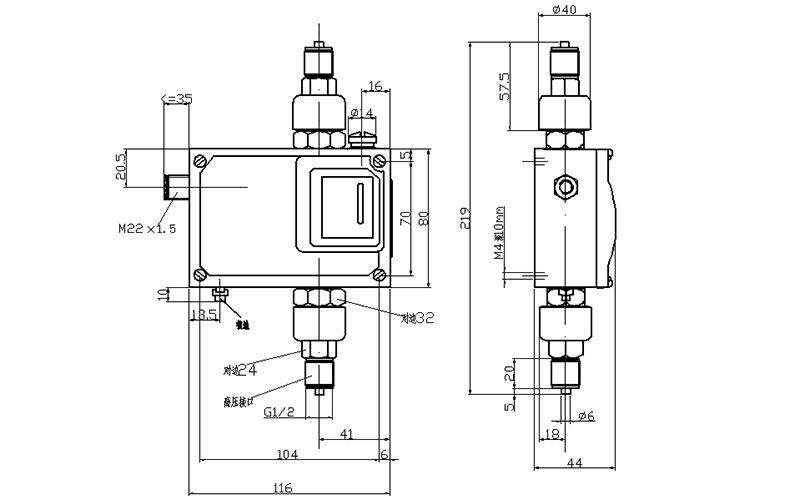

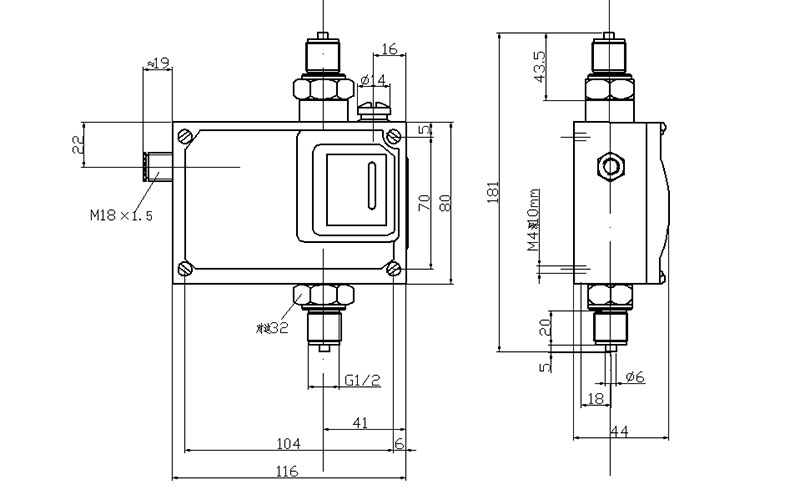

530/7DD防爆差壓開關外形尺寸及安裝尺寸（單位：mm）
普通型
01
02
防爆型
03
04
附件
可供選用附件目錄編號： 0574770，0574769，0574768，0574772。
530/7DD防爆差壓開關電氣接線圖
單刀雙擲微動開關作用過程：
接線端1-3壓力上升至上切換值時接通，
接線端1-2壓力上升至上切換值時斷開。
4001190288
防爆差壓開關
訂購：530/7DD防爆差壓開關
